一体化集成1.2米浮标水质自动监测站#技术资料详细介绍
发布时间：2023/6/19 浏览：425
产品介绍
本监测浮标可以实现视频监控、多种水质参数和气象参数的同时测量，包括溶解 氧、pH、ORP、电导率、浊度、风速、风向、空气温湿度和太阳辐射等。数据采集 模块通过RS-485(Modbus/RTU协议)总线采集和处理各数字传感器测量得到的数据， 并将数据无线传送到云端，同时根据用户需求可以手机APP等多平台上获取传感器测 量值。
完整的监测浮标，由浮标体及锚系、监测仪器（摄像头、温度、溶解氧、浊度、 电导率、PH、氨氮、UV COD、叶绿素、气温、气压、风速、风向、雨量、辐射 等）、采集传输模块、供电单元、报警、GPS、远程监测平台组成，无需铺设电缆， 可迅速方便地投放在需要监控的地方进行无线监控。 监测浮标的应用领域广泛，可用在水产养殖、工业生活污水排放、农业灌溉用水、 环境监测等领域。
系统特点
|
产品名称
|
描述
|
|

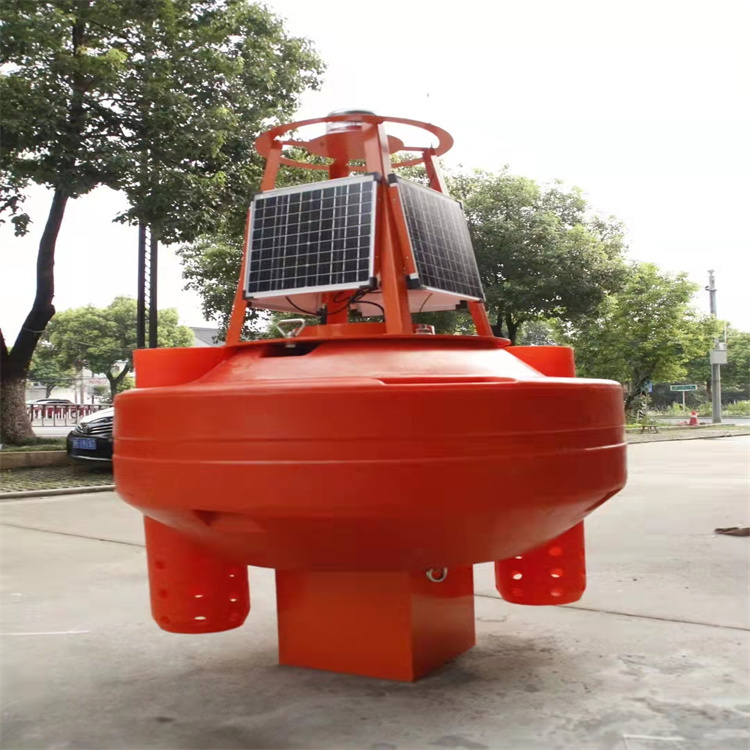

1.2米监测浮标
|
1. 可实时实现多路参数在线监测。
2. 可实现实时视频监控。
3. 可实现电池电量监控。
4. 能实现多路参数控制。
5. 数据的存储和报警功能；数据的无线发射功能。
6. 峰值功耗为 10W；传感器功耗 0.2W/只。
7. 外形尺寸：直径 1.2M，高约 2M
8. 焦平面高度：约 1200MM
9. 重量：250kg
10. 总浮力：640kgf
11.储备浮力 390kgf
|
|
核心部件
|
描述
|
|
采集传输模块
|
RS485通讯接口，4G全网通/NB-IOT，超低功耗
|
|
摄像头
|
1080P（选配）
|
|
电池
|
锂电池12VDC，60AH（默认）
|
|
太阳能电池板
|
12V/20W 4块（80W）（默认）
|
|
供电能力
|
定制选型；阴雨天连续工作15天以上
|
|
位置指示
|
警示灯，依照光线定时开启；GPS定位（选配）；
|
|
监测平台
|
云平台；手机APP
|
|
防护罩
|
SUS304 滤筒防护罩
|
主要功能介绍
1.数据采集
浮标内数据采集模块通过Modbus/RTU RS485数字信号集中进行数据采 集；数据采集的参数包括：温度、溶解氧、浊度、电导率、PH、氨氮、UV COD、ORP、叶绿素、蓝绿藻、水中油、风速，风向，雨量，辐射等；
2.电源及充电保护单元
浮标配有防水锂电池，默认状态下浮标配置各项传感器监测参数，浮标搭配 80AH锂电池； 浮标需要搭配视频监测时，需适当增加供电，建议电池选择 100AH以上，太阳能板选择100w以上，以保证系统供电安全； 浮标内部设有充电电压保护，限制充电电压过高导致电池损坏。
3.电源管理单元
电源管理单元包括: 电池电量显示：可监控到电池残余电量;
4.视频监控
可搭配摄像头进行监控，摄像头防水保护，内置4G物联网卡；
5.无线传输
浮标通过DTU模块内置4G卡进行远程数据视频数据传输；
6.定位显示
浮标顶部设计有太阳能警示灯，当光线不明亮时，警示灯会自动闪烁起到
警示作用；
浮标可预留GPS模块，可在远程监测平台查看浮标所在位置，时刻跟踪到
浮标位置；
7.远程平台
远程平台可显示传感器监测参数、电池残余电量、远程控制电源开关及摄 像头远程开关、设置数据上传频率、数据曲线查看、数据存储数据查看。

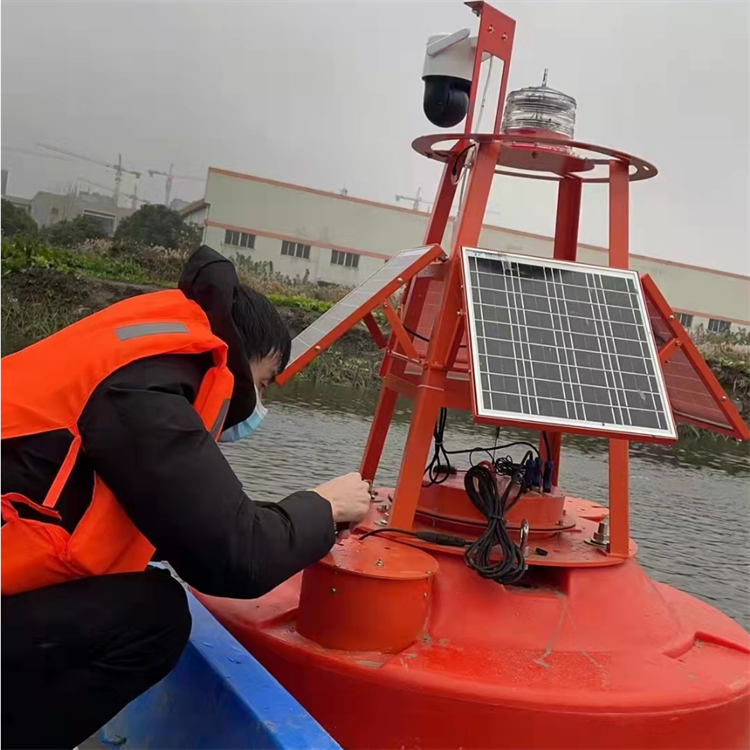

仪器安装说明
1.产品描述
安装前彻底检查浮体部件和传感器是否完好，是否能正常工作，以防运输过程中 的损坏或电缆的松动。
2.位置要求
按以下标准进行浮体的安装： 选择水深至少2m的位置，投放位置尽量避免水底淤泥扬起，附着传感器。 选择地点应远离航道中心，避免过往船只碰撞及干扰。 选择地点距岸边一定距离，避免与岸边发生冲击碰撞。
3 安装方法
使用锚链进行挂底固定，有必要可加装岸边系绳。 借助起吊船投放，或使用拖船将浮标拖到投放水域，将锚链与锚和浮体固定即可。 浮标投放前注意先与相关海域海事、航道主管部门沟通注意事项，如浮体颜色、 外观、航标灯规格是否有特殊要求，投放位置是否合规等。
