产品简介

雨量传感器(变送器)适用于气象台（站）、水文站、农林、国防等有关部门，用来遥测液体降水量、降水强度、降水起止时间。本仪器严格按照SL61-2003水文自动测报系统规范、GB11831-89水文测报装置遥测雨量计、GB11832-89翻斗式雨量计国家标准要求组织生产、装配、检定。可用于以防洪、供水调度、电站水库水情管理等为目的水文自动测报系统、自动野外测报站。

技术参数

承水口径：Ф200 ± 0.6mm

测量范围：≤4mm/min（降水强度）

分 辨 率：0.2mm（6.28ml）

准 确 度： ±4%（室内静态测试，雨强为2mm/min）

供电方式：□ DC 5V

          □ DC 12V

          □ DC 24V

          □ 其他

输出形式：□ 开关信号：干簧管通断

          □ 电压0~2.5V

          □ 电压0~5V

          □ 电压1~5V

          □ 电流4~20mA

          □ 其他

仪器线长：□ 标配：5米

□ 其他

工作温度：0～50℃

贮存温度：-10℃～50℃

产品重量：承水桶重1700 g ，总重3300 g

安装说明

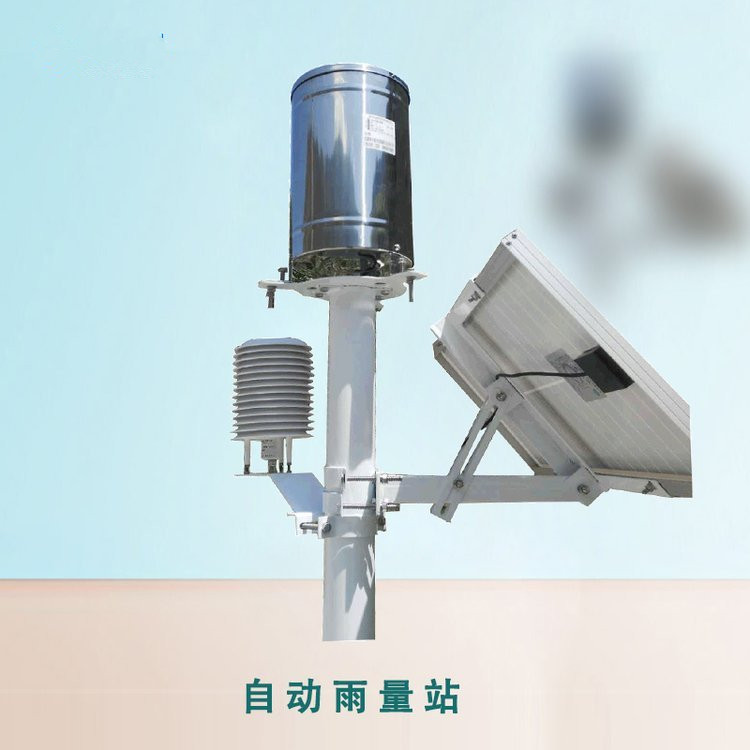

1、传感器的安装位置可按实际要求选择地面、自

   制大筒、铁柱法兰盘或房屋顶上；

2、调整底盘上的三个调平螺钉，使水准泡指示为

   水平（气泡停留在圆圈中心），再缓慢将三个

   M8 × 80的固定用膨胀螺钉拧紧；如水准泡改

   变，则需重新调整；

3、按照上图所示，进行传感器的组装固定；

4、固定完毕后，打开雨量桶，并剪掉漏斗上的尼

龙扎带，将清水缓慢注入雨量传感器，并观察翻斗翻动过程，检查采集仪器上是否接收到数据。最后注入定量水(60-70mm)，若采集仪器显示的数据与注入水量相符合，说明仪器正常，否则须检修调节；

5、安装过程中请避免拆卸传感器。

注意事项

1、请检查包装是否完好，并核对产品型号是否与选型一致；

2、切勿带电接线，接线完毕检查无误后方可通电；

3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系；

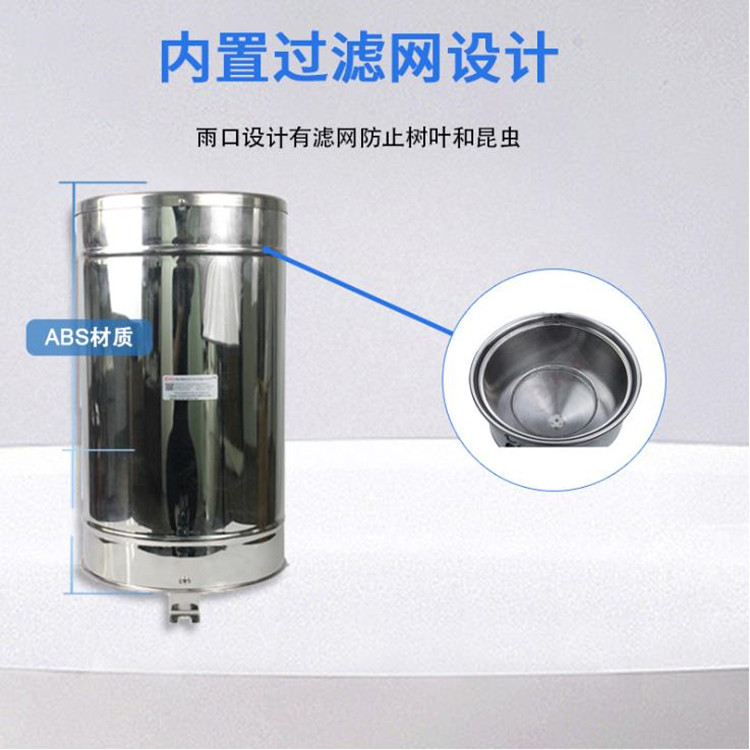

4、传感器应定期检查，清除尘土、泥砂、树叶、昆虫，以免堵塞上筒（漏斗）水流通道，圆柱形过滤纲可卸下用清水冲洗；

5、翻斗内壁有脏物，可用水或酒精或洗涤剂水溶液冲洗，严禁用手指或其它物体擦拭，以免沾上油污或擦伤翻斗内壁；

6、冬季结冰期间，仪器应停止使用，可将其取回
