压电式雨量计工作原理

发布时间：2022/2/18 浏览：998

产品概述

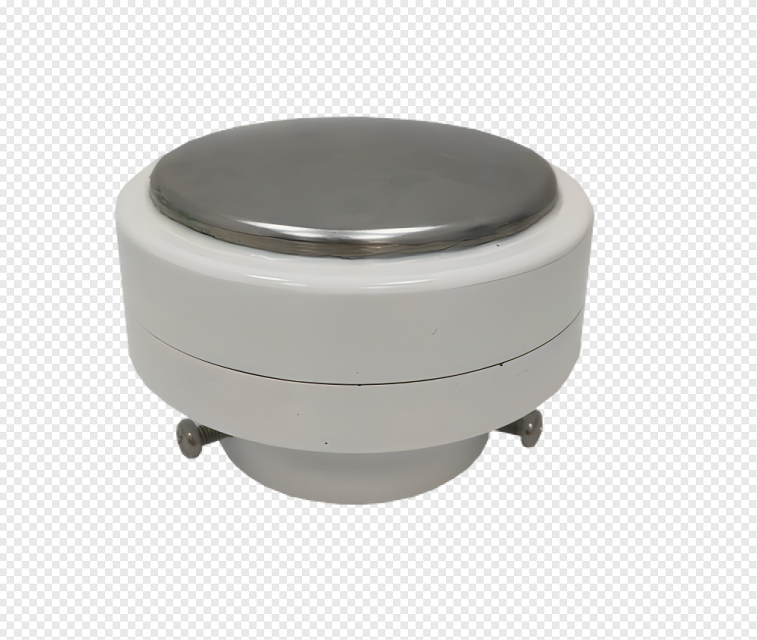

压电式雨量监测站由全天候数据采集主机和太阳能充电系统组成。直接通过GPRS等数据终端将信息以无线传输方式发送出去，通过无线网络供应商转送到数据处理中心。可以实现降水量数据的自动监测、储存和传输，实现无人值守，具备全天候自动测报功能，可通过数据中心实时查看雨量状态。

应用领域

广泛应用于气象环境监测、水文水利综合监测站、交通道路监测、农林、风力发电等有关部门用来遥测降水量、降水强度、降水起止时间。用于防洪、供水调度、电站水库水情管理为目的水文自动测报系统、自动野外测报站等。

工作原理

压电式雨量计的工作原理是利用压电振子的压电效应，将机械位移(振动)变成电信号，然后根据雨滴冲击的能量转变的电压波形，而且根据电压波形的变化，可以得到雨量的大小，从而实现对单个雨滴重量测算，进而计算降雨量。雨滴在降落过程中受到雨滴重量和空气阻力的作用，到达地面时速度为恒定速度，根据P=mv，测量冲击即可求出雨滴重量，进而得到持续降雨量。压电式雨量传感器无机械配件,因此它比其他技术的雨量计更为坚固耐用，敏感和可靠，免维护，不需现场校准等优势。

功能特点

全固态一体化设计，外观精美

采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量

无机械配件，无任何外露部件，杜绝了树叶、尘土、虫子

测量精度高，量程宽，稳定性能好，低功耗，抗外界干扰能力强

可全天候工作，不受天气变化的影响

免维护，雨滴接触面为弧形设计结构，不存储雨水，

安装后带有自动水平校准功能，无需现场校准

体积小巧，携带、拆卸安装方便

技术参数

测量参数

   降雨量测量：

   雨强范围：0.3～10mm/min

   分 辨 率：0.01mm

   测量精度：±4%（日累积降雨量）

   刷新间隔：5s

   累计雨量：自上电工作以来降雨量总量

   本场雨量：雨停后数据保持直到下场降雨自动从零开始计量。

   本场降雨持续时间：单位是 5s，例如本值是12的时候，意为已经降雨60s

   过去1分钟降雨量：过去的1分钟平滑递推值

   过去10分钟降雨量：过去的10分钟平滑递推值

   本场最强分钟雨量：降雨量最多分钟的雨量
